智能風淋室:風淋室配件-自動門風淋室控制器:

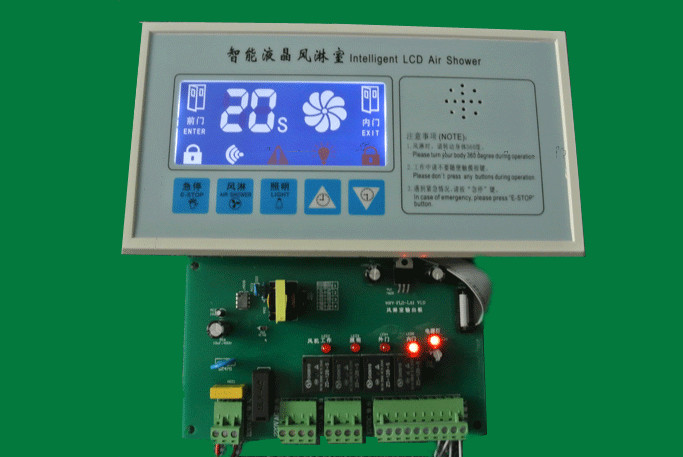

自動門風淋室控制器又叫自動門風淋室主板、自動門風淋室電路板,主要是用來控制自動門、快速卷簾門與風淋室之間的聯動作用。
說明:一套自動門風淋室控制器包括主板、輸出板(又叫副板)、數據線。此電路板主要應用于自動門風淋室和快速卷簾門風淋室,手拉門風淋室控制器(請參考:LED顯示風淋室主板)
自動門風淋室控制器面板按鍵說明:
1、急停按鍵:任何時候按下急停按鍵,紅色急停指示燈亮,并自動斷開除照明外的所有輸出,再次按下時,系統恢復到初始狀態。此按鍵主要用于內外門不能解鎖、風淋不能自動關閉及其它需維護時。
2、風淋按鍵:在內外門關閉后,按下手動按鍵,系統即轉入風淋過程。 此按鍵主要用于門磁、紅外失靈或風機維護檢修時。
3、照明按鍵:使用“照明”按鍵,可開關風淋室內照明燈。此按鍵主要用于門磁失靈或燈具檢修時。
4、上、下調按鍵:在風淋開始前或結束后,通過上、下調鍵調節風淋延時時間;在進入內部參數設置時進行調節或選項。

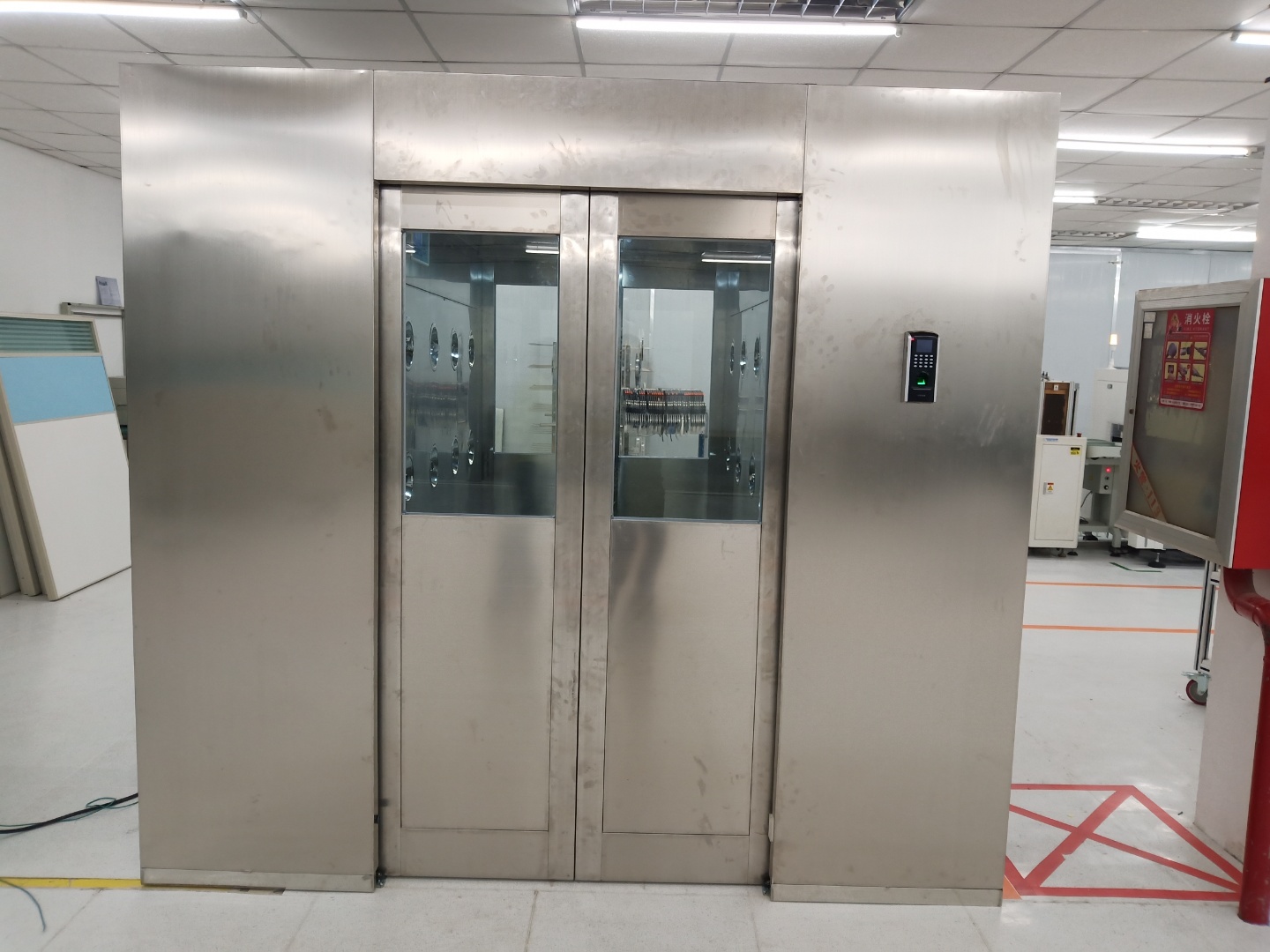

風淋室自控系統主要用于風淋室、貨淋室及風淋通道的自動控制。可自動實現內、外門的互鎖與解鎖;照明的啟停;人體自動感應以及風機的啟停等功能。產品在自動流程時有相關語音提示,并具有風淋時間、前后門解鎖延時時間、照明延時時間可調等靈活功能。
1、強電輸入接口
a.供電電源:220VAC(絲印標記為220V AC IN)
2、強電輸出接口
a.風機:1A 220VAC(接交流接觸器線圈,絲印標記為風機中繼)
b.照明:1A 220VAC(如燈管較多可接中間繼電器,絲印標記為照明指示燈)
c.工作指示:1A 220VAC(絲印標記為工作指示燈)
d. 電源指示:1A 220VAC(絲印標記為電源指示燈)
3、弱電輸入接口
1)內門門磁開關:無源觸點(絲印標記為內門磁)
2)外門門磁開關:無源觸點(絲印標記為外門磁)
3)紅外感應開關:無源觸點(絲印標記為紅外)
4、弱電輸出接口
a.紅外開關電源:12VDC(絲印標記為12V GO)
b.外門電鎖:600mA DC12V (外門電鎖)
c.內門電鎖:600mA DC12V (內門電鎖)
自動門風淋室控制器使用注意事項:

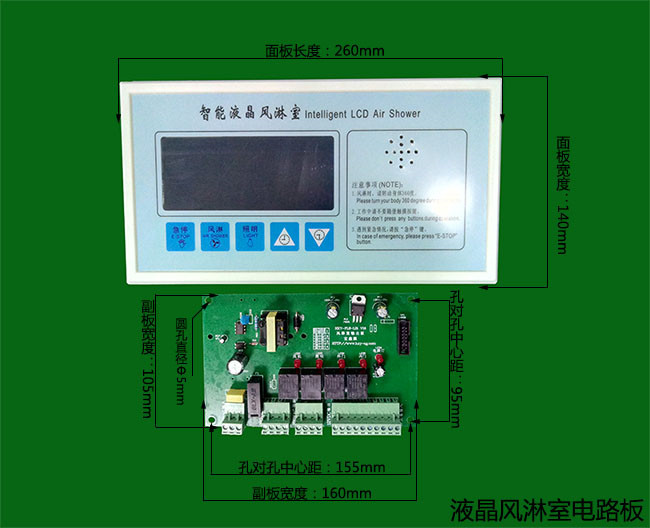

1、產品開孔尺寸:L×W=245×125(MM)
2、產品使用的門磁開關要求:關門時觸點閉合,開門時觸點斷開;
3、產品使用的紅外感應開關要求:220VAC或12VDC供電,無人時觸點斷開,有人時觸點閉合;
4、 產品使用的電鎖要求:12VDC供電,600MA以下電流,并注意不要外接二極管(電路板已帶)。
5、因風淋室線路板限制,各接口端子建議均不要外接大于100W設備, 如風機較功率較大或燈盤較多可經交流接觸器及中間繼電器轉接。
山東凈化車間另承接電子、食品、光學、精密儀器、手術室、生物制藥、藥包材、保健品、食品、化妝品、制水等行業10---300000級凈化工程。
注:青島科爾凈化設備有限公司為生產廠家,可按客戶要求非標訂做各種不同規格的風淋室,臭氧發生器。我們將會為您提供最優質的服務。
