風淋門(風淋房)使用操作指南(最全整理版)
2019-11-25 12:36:20
風淋門(風淋房)是潔凈室入口理想的配套設備。風淋門不僅可以清除人體或貨物表面附著的塵埃,減少帶入潔凈室的塵埃量,同時兼有氣閘的功能,可以防止污染空氣由門進入潔凈室。
一、風淋門功能配置
1、配置紅外線光電感應開關,系統全自動運行控制,雙門電子互鎖,采線路板控制,帶語音提示操作說明;
2、整體冷軋鋼板制作,表面靜電噴塑;不銹鋼門及門框;
3、采用初、高效兩級過濾系統;
4、采用不銹鋼自動可旋轉噴嘴,進行全方位吹淋;
5、吹淋時間在10~99秒之間可自行設定;
6、模塊化設計、便于組裝、運輸。
二、風淋門系統配置(及備用件)
序號名稱主要性能參數數量備注
1大風量風機 1.15Kw2臺電源380V/50Hz
2 不銹鋼噴嘴165mm12個可旋轉噴淋
3 初效過濾器 2件自備
4 高效過濾器 610*610*120mm 2個效率99.95%
5 光電感應開關帶反光板 2套一用一備
6 電子插鎖聯動互控 2個DC12V
7 閉門器 2個外置式
8 門感開關 4個二用二備
9 指示燈 8個四用四備

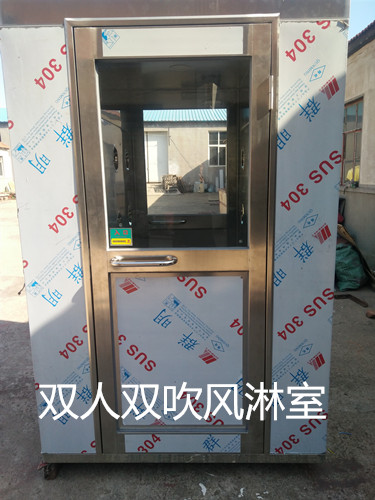

注:本風淋裝置僅限于單人(雙人)雙吹型以作為參考.
三、風淋門使用注意事項
1、風淋門門是電子聯鎖,當一扇門打開時另一扇門自動鎖定,切勿同時強迫開關兩扇門,系統運行時切勿強迫開關任何一扇門
2、吹淋時間一經設定,切勿隨意調節;
3、正常吹淋工作狀態下切勿觸摸或使用所有控制開關;
4、人或貨物感應區內,系統在接受感應后,方能進入吹淋程序;
5、切勿從風淋門內運輸大件物品,以免碰壞表面及電控件;
6、風淋門內外面板,切勿用硬物碰擊,以免刮傷;
7、須保持風淋門電器設備部位的良好通風、干燥;
8、已安裝定位的風淋設備,切勿隨意移動、整改;如有需要須有專業人員指導,移位須重新校對地面水平,以防門框變形,影響風淋門的正常工作。
四、風淋門安裝檢修說明
1、如需檢修、保養設備,必須由接受過專業培訓的人員操作;
2、風淋門電路安裝在進入門的上方箱體內,打開面板門鎖即可維修更換電路板,維修時一定要關掉電源;
3、高效過濾器安裝在主箱體的中間段(噴嘴板后面)拆開噴嘴面板即可拆下高效過濾器;(高效過濾器只可更換不能清洗)
4、初效過濾器(回風用)安裝在風淋門箱體下方兩側(即孔板后),拆開孔板即可更換或清洗;
5、風淋門風機安裝在風淋箱體側下方,拆開回風過濾
6、門磁開關和電子插鎖(雙門互鎖)安裝在風淋門門框的中間位置,拆開電鎖面部螺絲即可檢修維護;
7、安裝閉門器本體時,調速閥面向門鉸鏈,且閉門時讓門在閉門器的作用下自由關閉,請勿另加外力,否則將可能損壞閉門器。
五、風淋門常見故障及應急維護措施
1、風淋門運行吹淋時若可以打開;即鎖舌未完全進入鎖孔;
2、門出現自鎖或吹淋不停機、開門進入感應區不吹淋;即程序已被錯誤操作而亂,請關總電源后再重新按程序正常啟動。
3、此設備安裝后須派專業電工參與安裝、調試及驗收;
4、此設備維護、維修須由參與安裝、調試及驗收專業電工完成,其它人員未經許可不可以任何理由操作面板按鈕及拆開面板操作;
5維護后須保留設備原配件,并及時用酒精擦拭、清理部件;
六、風淋門使用操作指南
A程序:
進門(由外內走):打開外門,內門通電自鎖,風淋門照明燈點亮,風淋門后,關上外門,系統則語音提示:人或物進入感應區內,當系統檢測到感應區內有人或物時,系統自動進入吹淋程序:內外門自動鎖定,風機啟動開始風淋,系統在預定的時間內開始倒計時,器(孔板)即可進行風機檢修、維護;光電感開關,安裝在風淋門主箱的下方,如需更換必須先拆開回風過濾器(孔板)方向進行;
風淋結束后需3秒鐘后(注意:此時切勿強迫開門,以免損門的結構)方可推開內門,外門則自動鎖鎖,人出門后,再關上門,系統返回初始狀態,等待下一次使用;
1、如系統在3秒內檢測不到風淋門有人,系統返回待機狀態
(紅外檢測繼續工作);
2、在風淋完成,內門解鎖后,里面的人在5秒內沒有離開風淋門,系統自動返回待機狀態。
B程序:
出門(由內外走):打開內門,外門上電鎖,風淋門照明燈點亮,關上內門,進入風淋門,系統開始檢測感應區內是否有人或物;如檢測有人或物,內外門解鎖,可以任意選擇內門或外門出去,人出門后,再關上門,系統返回初始狀態;
1、如系統在3秒內檢測不到風淋門有人,系統返回初始狀態;
2、在出門過程中,如系統檢測到有人或物已進入風淋門,在內外門解鎖后,里面的人5秒內未離開風淋門,系統自動返回初始狀態;
C程序:
手動按鍵:內外門關閉時,按下手動按鍵,系統即轉入風淋過程
1、明燈點亮后,4分鐘內沒有被再次觸發,則自動熄滅。
2、風淋門照明按鍵:使用風淋門照明按鍵可在任何時候開關風淋門內照明燈;
3、急停按鍵:當按下急停按鍵,紅色急停指示燈亮,斷開所有輸出點的電源,再次按下時,系統恢復到初始狀態。
4、上調、下調按鍵:在使用中通過上下調按鍵調節風淋延時時間(系統運行時禁止調節),調節范圍(10-99秒),調節時間由數碼管顯示出來;
